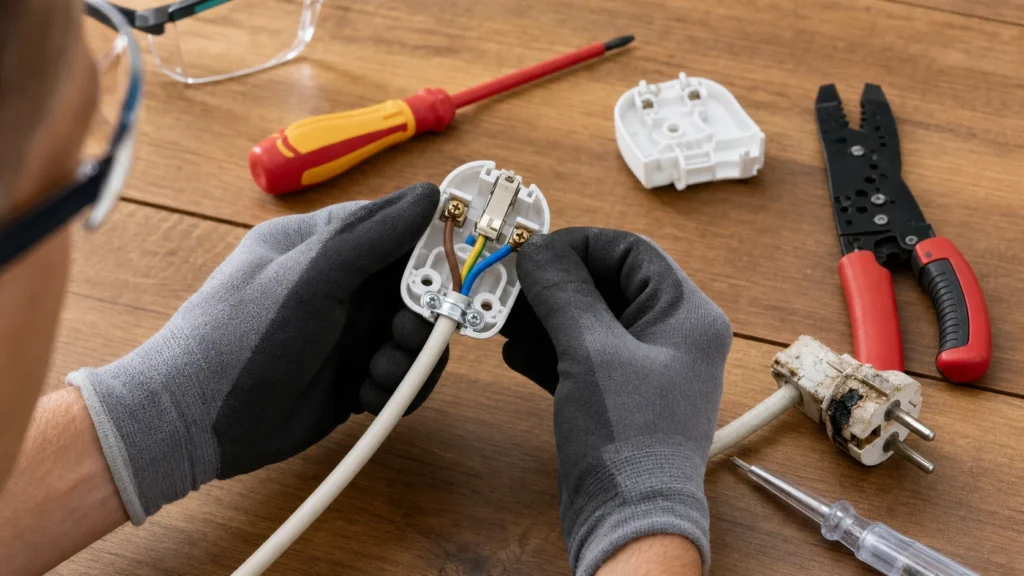

Polomljen, nagorio ili raskliman utikač ne popravlja se izolir-trakom niti 'još malo služi' dok ne počne da variči. Ovo je dobar kućni posao zato što radite na kablu koji je fizički odspojen, ali i dalje morate biti precizni sa bojama provodnika, rasterećenjem kabla i pregledom da li je oštećen samo utikač ili je stradao i sam kabl. Ako je izolacija otvrdnula, ispucala ili se trag grijanja proteže dublje uz kabl, ne mijenja se samo završetak nego se problem traži šire.
Dovoljno je osnovno rukovanje odvijačem i kliještima za skidanje izolacije. Važno je da znaš raspored boja i da razumiješ da obujmica u utikaču mora stezati vanjski plašt kabla, ne pojedinačne žice.
⚠ Sigurnosna napomena: Ovo uputstvo uključuje rad sa strujom. Ako niste potpuno sigurni u svaki korak, prekinite i pozovite ovlaštenog majstora. Prije početka rada uvijek isključite struju na osiguraču odnosno zatvorite glavni ventil za vodu/plin.
1 Potvrdite da je uređaj odspojen i procijenite kabl
Kabl izvucite iz utičnice i ostavite ga tako da ga niko usput ne može vratiti pod napon dok radite, a zatim pregledajte nekoliko centimetara iza starog utikača. Ako je plašt omekšao, ispucao, promijenio boju ili se osjeti miris paljevine, odsijecite i taj dio jer novi utikač ne rješava termički oštećen kabl.
2 Odsijecite stari kraj i uredno skinite plašt
Stari utikač odsijecite ravno, a spoljašnji plašt skidajte pažljivo da ne zasiječete unutrašnje žile. Bolje je ponoviti rez nego ostaviti bakarne niti napola prerezane, jer upravo takva oštećenja kasnije prave grijanje na spoju.
3 Pripremite žile po mjeri utikača
Unutrašnje provodnike skratite tako da žuto-zelena po potrebi ostane nijansu duža, pa skinite samo onoliko izolacije koliko klemama treba. Kod licnastih žica krajeve uvrnite u kompaktan snop ili koristite odgovarajuće završetke ako ih imate.
4 Otvorite utikač i prvo provucite kabl kroz kućište
Prije samog spajanja provucite kabl kroz kućište i obujmicu, jer je to klasična sitnica zbog koje se cijeli posao ponavlja iz početka. Usput pogledajte gdje je kontakt uzemljenja i da li su L i N jasno obilježeni na konkretnom modelu.
5 Spojite fazu, nulu i uzemljenje bez improvizacije
Smeđu ili crnu žicu spojite na L, plavu na N, a žuto-zelenu isključivo na kontakt sa simbolom uzemljenja. Šrafove zategnite čvrsto, ali ne toliko da oštetite kleme, a poslije toga svaku žicu lagano povucite da provjerite da nije ostala labava.
6 Stegnite obujmicu na plaštu i zatvorite kućište
Obujmica mora držati spoljašnji omotač kabla tako da eventualno povlačenje ne prenosi silu na pojedinačne kleme. Tek kada vidite da nigdje ne viri gola žica i da ništa ne dodiruje susjedni kontakt, zatvorite utikač.
Upozorenje: Za uređaje sa metalnim kućištem zaštitni provodnik nije opcija. Ako je originalni kabl imao uzemljenje, novi utikač mora biti šuko i zaštitna žica mora ostati spojena.
7 Testirajte kontinuitet i ponašanje pod opterećenjem
Ako imate multimetar, provjerite kontinuitet i odsustvo kratkog spoja između kontakata prije prvog uključivanja. Poslije priključivanja uređaj pustite da kratko radi i rukom provjerite da li se novi utikač neuobičajeno brzo zagrijava.
Savjet: Ako kupujete novi rastavljivi utikač, u BiH su česte serije Schneider Asfora, TEM i Legrand, ali važnije od brenda je da mehanički čvrsto prihvati presjek vašeg kabla.
Kada pozvati majstora: Ako posao uključuje izmjene na razvodnoj tabli, glavnom plinskom vodu, ili nosivim zidovima/gredama, ili ako niste sigurni u ishod — ovo nije DIY zadatak. Angažujte licenciranog majstora.
Završna provjera
- Žuto-zelena žica je na uzemljenju, a nijedna druga žila ne viri iz kleme.
- Obujmica drži vanjski plašt kabla i kabl se ne izvlači kada ga blago povučete.
- Kućište utikača se zatvara bez napinjanja i bez gnječenja žica unutra.
- Uređaj radi normalno, a utikač se ne zagrijava brzo pri opterećenju.
Česti problemi
- Prilikom skidanja izolacije oštetili ste više bakarnih niti.
- Takav kraj odsijecite i pripremite ponovo. Stanjena licna povećava otpor i mnogo češće pravi lokalno grijanje nego uredno skraćen i ponovo ogoljen provodnik.
- Utikač radi, ali se osjeti miris grijanja ili je topao na dodir.
- Najčešće je klema slabo stegnuta ili kontakt u zidnoj utičnici loše naleže. Ponovo provjerite sve spojeve, a ako se grijanje nastavi i sa drugim ispravnim utikačem, problem je vjerovatno u samoj utičnici u zidu.
- Novi utikač je prevelik ili premalen za debljinu kabla.
- Ne pokušavajte to riješiti dodatnom izolir-trakom unutar kućišta. Uzmite utikač čija obujmica i ulaz zaista odgovaraju prečniku i vrsti kabla koji popravljate.
