Jednopolni prekidač za svjetlo spaja se jednostavno samo kada ste sigurni koji vodič je faza, a koji odlazi prema rasvjeti. Ovo nije posao za naslijepo prebacivanje žica sa jedne kleme na drugu bez provjere i jasnog isključenja napajanja.
Potrebno je osnovno razumijevanje električnog kruga rasvjete, sigurno isključenje napajanja i prepoznavanje vodiča uz odgovarajuće ispitivanje. Ako ne znate pouzdano razlikovati dovodnu fazu od povratnog voda prema sijalici, zaustavite se.
⚠ Sigurnosna napomena: Ovo uputstvo uključuje rad sa strujom. Ako niste potpuno sigurni u svaki korak, prekinite i pozovite ovlaštenog majstora. Prije početka rada uvijek isključite struju na osiguraču odnosno zatvorite glavni ventil za vodu/plin.

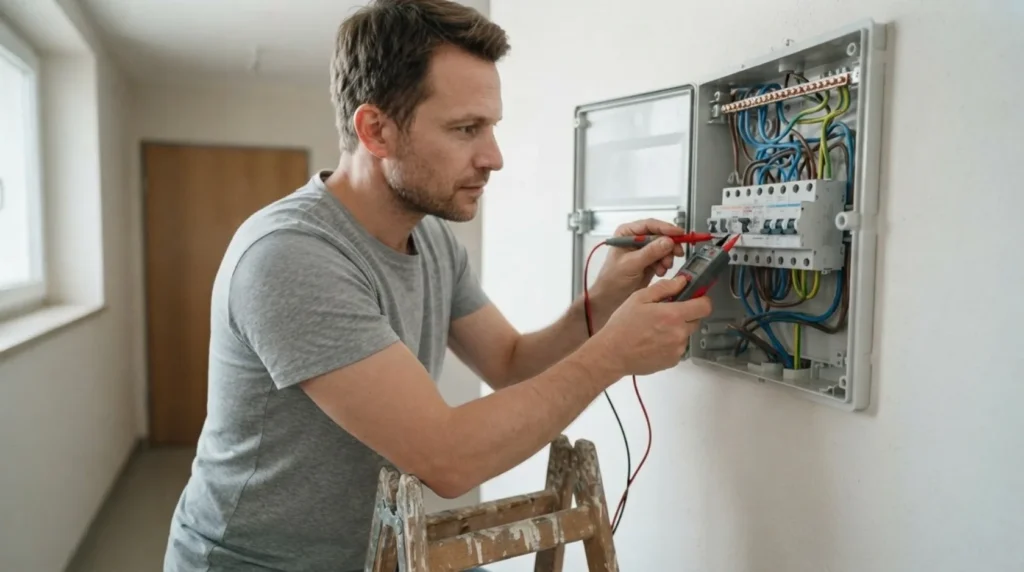

1 Isključite strujni krug i potvrdite odsustvo napona
Prvo isključite odgovarajući osigurač ili glavni prekidač, pa pouzdanim ispitivačem provjerite da u dozni nema napona. Oslanjanje na to da se svjetlo 'više ne pali' nije dovoljno, jer pogrešno označen krug nije rijetkost.

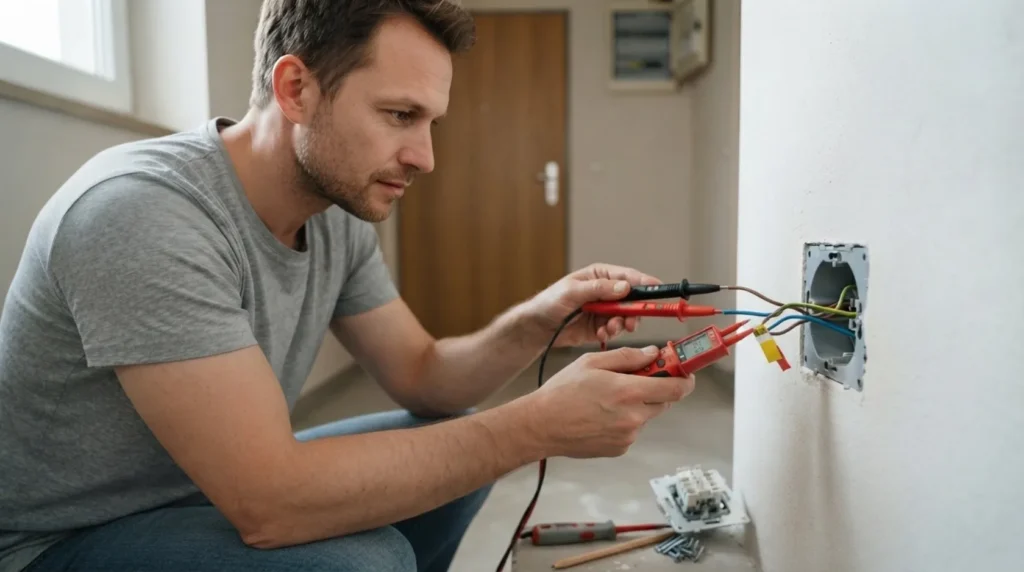

2 Prepoznajte dovodnu fazu i povrat prema rasvjeti
Jednopolni prekidač prekida fazni vod, ne nulu, zato je važno znati koji vodič dolazi sa napajanja, a koji ide prema lampi. Bez te identifikacije lako dobijete naizgled funkcionalno, ali pogrešno i nesigurno rješenje.

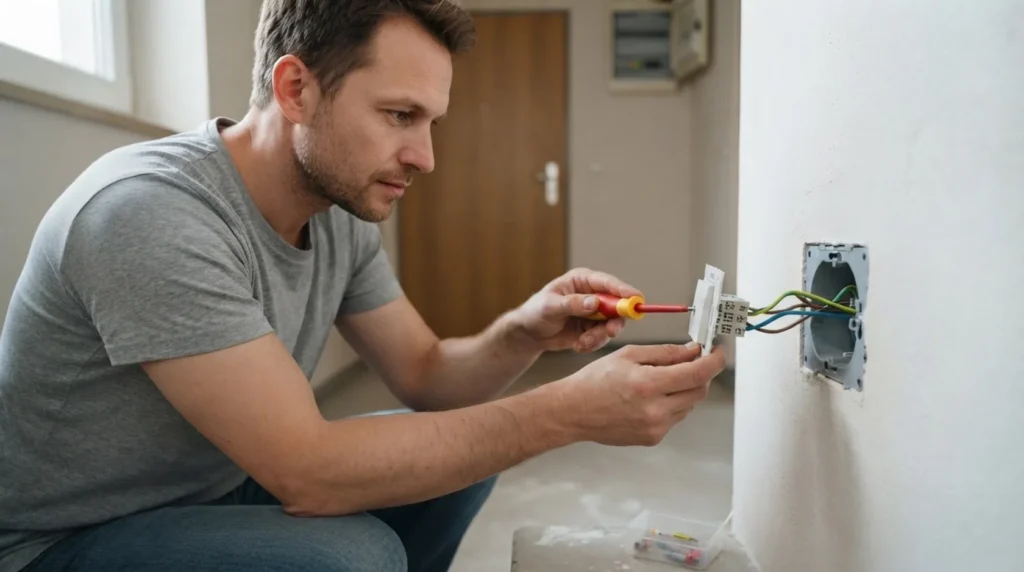

3 Spojite fazu na ulaznu, a povrat na izlaznu klemu prekidača
Na većini prekidača jedna klema prima dovodnu fazu, a druga vodi prekidanu fazu prema rasvjetnom tijelu. Stezaljka (klema) mora čvrsto držati vodič bez labavih licni i bez predugog ogoljenog dijela.
DOVODNA FAZA -> [ L / COM ] PREKIDAČ [ 1 ] -> POVRAT PREMA SIJALICI NULA i PE ne prolaze kroz jednopolni prekidač.

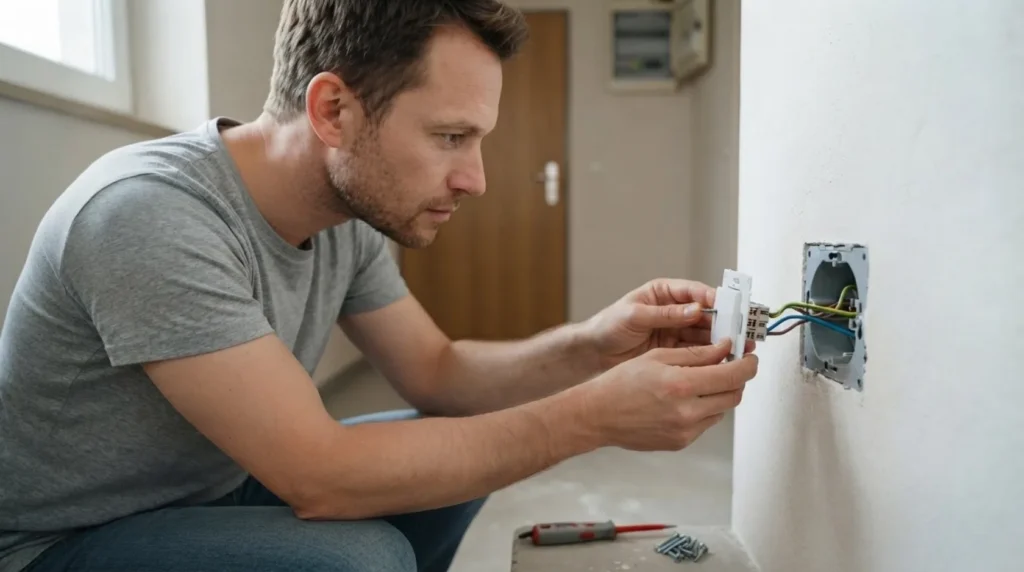

4 Smjestite vodiče uredno u dozu bez gnječenja i gole žice
Prije zatvaranja provjerite da se nijedan ogoljeni dio ne može nasloniti na drugi vodič ili metalni okvir. Neuredno nagurani vodiči često kasnije naprave problem tek kada se mehanizam pritegne u doznu.

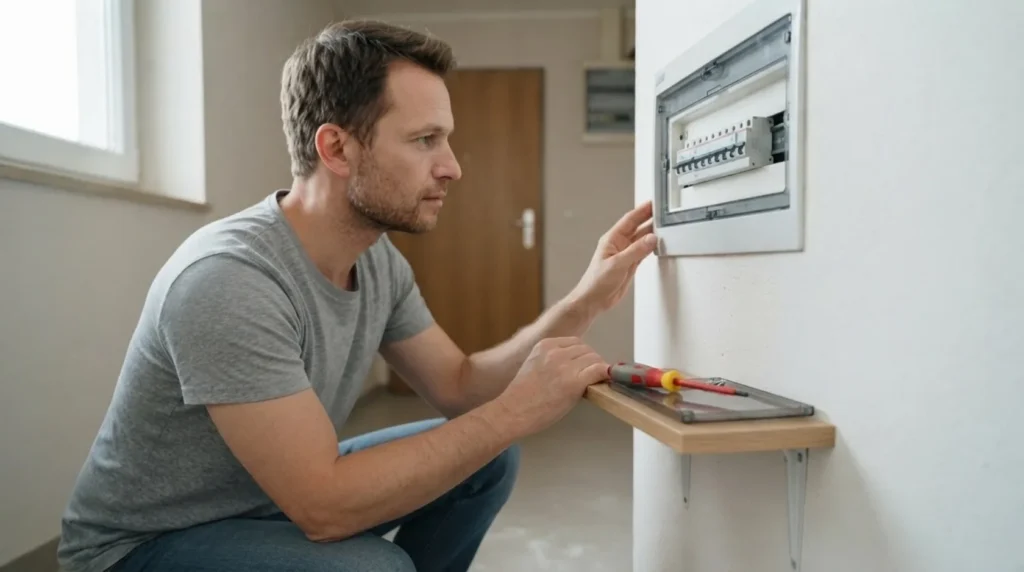

5 Vratite napajanje i provjerite da prekidač upravlja samo rasvjetom
Poslije sklapanja vratite struju i testirajte više puta uključivanje i isključivanje. Ako prekidač radi obrnuto od očekivanog, pravi pucketanje ili nešto drugo u krugu ostaje pod čudnim naponom, stanite i ponovo provjerite raspored spojeva.
Kada pozvati majstora: Ako posao uključuje izmjene na razvodnoj tabli, glavnom plinskom vodu, ili nosivim zidovima/gredama, ili ako niste sigurni u ishod — ovo nije DIY zadatak. Angažujte licenciranog majstora.
Završna provjera
- Prekidač pouzdano uključuje i isključuje samo predviđenu rasvjetu.
- U dozni nema labavih vodiča ni vidljivih golih dijelova bakra.
- Faza je prekinuta na prekidaču, a ne neutralni vod.
Česti problemi
- Svjetlo radi, ali rasvjetno tijelo i dalje ima fazu kada je ugašeno.
- Vrlo je moguće da je prekidan pogrešan vod. Jednopolni prekidač mora prekidati fazu, ne nulu.
- Prekidač pucketa ili se zagrije nakon montaže.
- To upućuje na loš kontakt, slabo stegnutu klemu ili pogrešno opterećenje. Odmah isključite krug i provjerite spoj.
