Serijski prekidač služi da sa jedne pozicije odvojeno upravljate dvije rasvjetne grupe, pa se greške najčešće dešavaju oko zajedničke faze i dva povrata. Ako ne znate koji vodič ide kojoj grupi, posao se ne radi po pamćenju boja nego po stvarnoj provjeri.
Potrebno je osnovno razumijevanje rasvjetnog kruga, sigurno isključenje napajanja i razlikovanje zajedničkog dovoda od dva izlaza. Ako u dozni imate više istih vodiča bez označavanja i bez plana, prvo sve razjasnite prije spajanja.
⚠ Sigurnosna napomena: Ovo uputstvo uključuje rad sa strujom. Ako niste potpuno sigurni u svaki korak, prekinite i pozovite ovlaštenog majstora. Prije početka rada uvijek isključite struju na osiguraču odnosno zatvorite glavni ventil za vodu/plin.

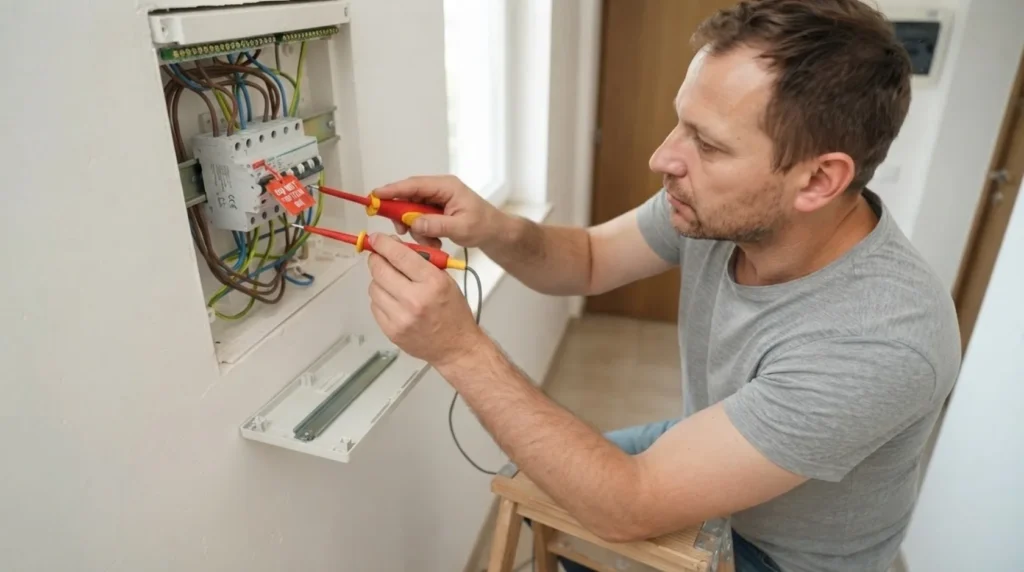

1 Isključite napajanje i potvrdite da je doza bez napona
Kao i kod svakog prekidača, prvi korak je pravo isključenje odgovarajućeg kruga i potvrda odsustva napona. Kod serijskog prekidača je ovo još važnije jer obično imate više vodiča i više mogućih pogrešnih pretpostavki.

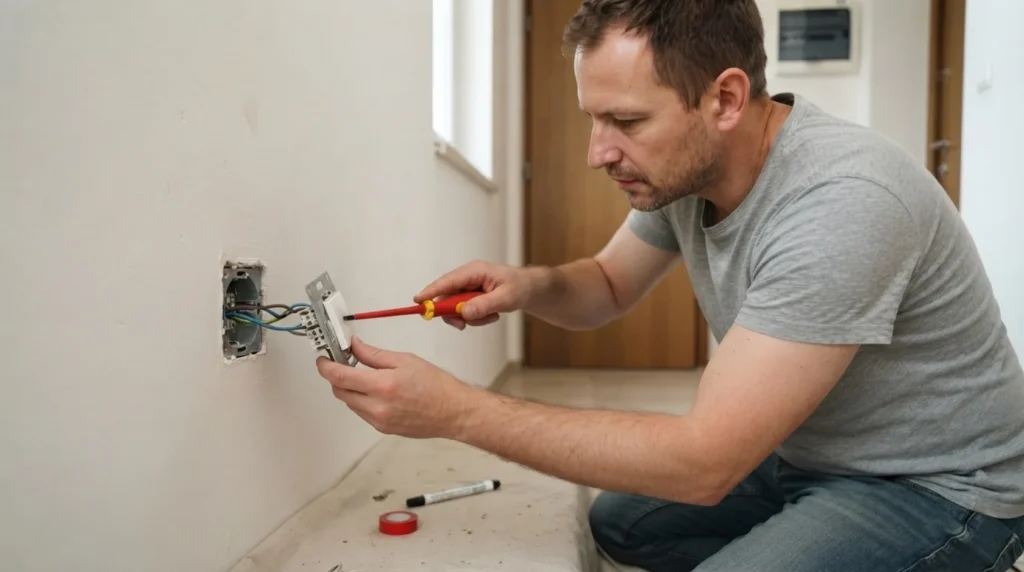

2 Identifikujte zajedničku fazu i dva povrata prema rasvjeti
Jedna dovodna faza dolazi na zajedničku klemu, a dva odvojena izlaza vode prema dvije grupe rasvjete. Ako ne znate koja grupa je koja, označite vodiče prije konačne montaže da kasnije ne nagađate koji taster pali koju zonu.

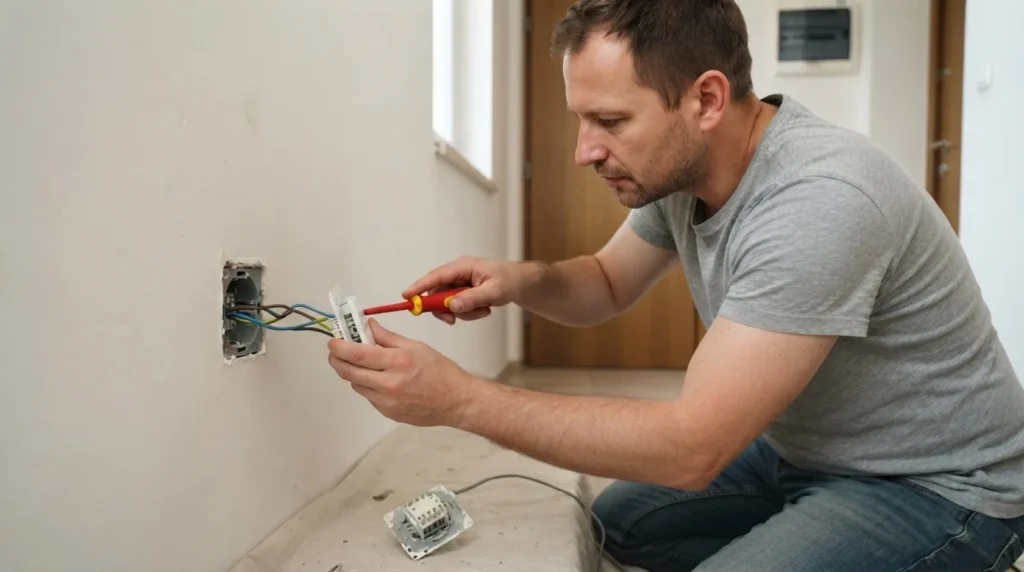

3 Spojite zajedničku fazu na COM ili L, a povrate na dvije izlazne kleme
Većina serijskih prekidača ima jasno označen zajednički ulaz i dva odvojena izlaza. Dovodna faza ne ide nasumično na jedan od izlaza, jer ćete tada dobiti nelogično ponašanje ili samo djelimično funkcionalan sklop.
DOVODNA FAZA -> [ COM / L ] IZLAZ 1 -> GRUPA SVIJETLA 1 IZLAZ 2 -> GRUPA SVIJETLA 2

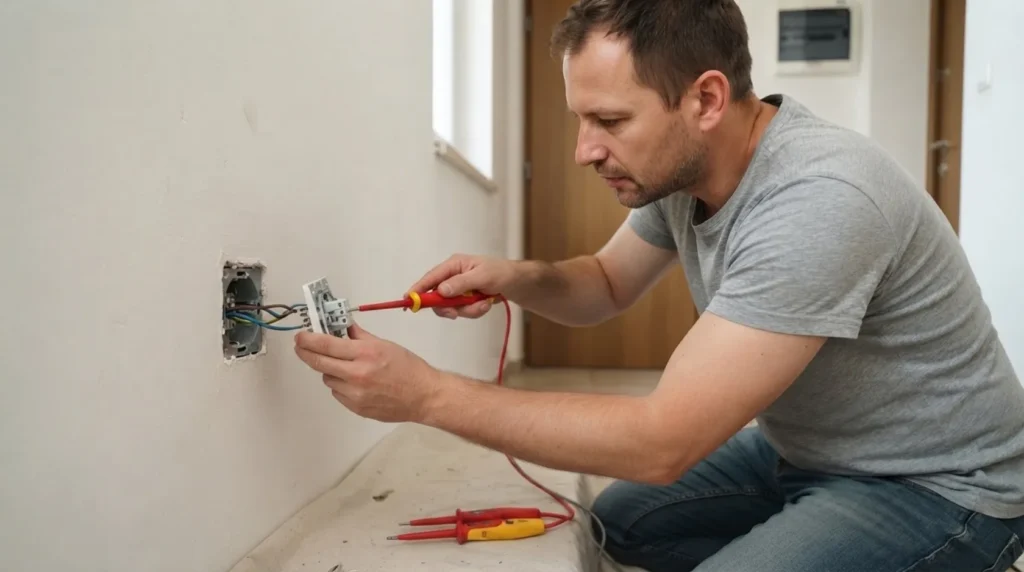

4 Uredite vodiče i provjerite da prekidač sjedne bez naprezanja
Tri radna voda i eventualni dodatni vodiči lako naprave gužvu u dozni, pa prije zatvaranja sve složite bez oštrih savijanja i gnječenja izolacije. Pritisnuti ili ogoljeni vodič iza mehanizma zna ostati skriven dok se ne pojavi ozbiljniji problem.

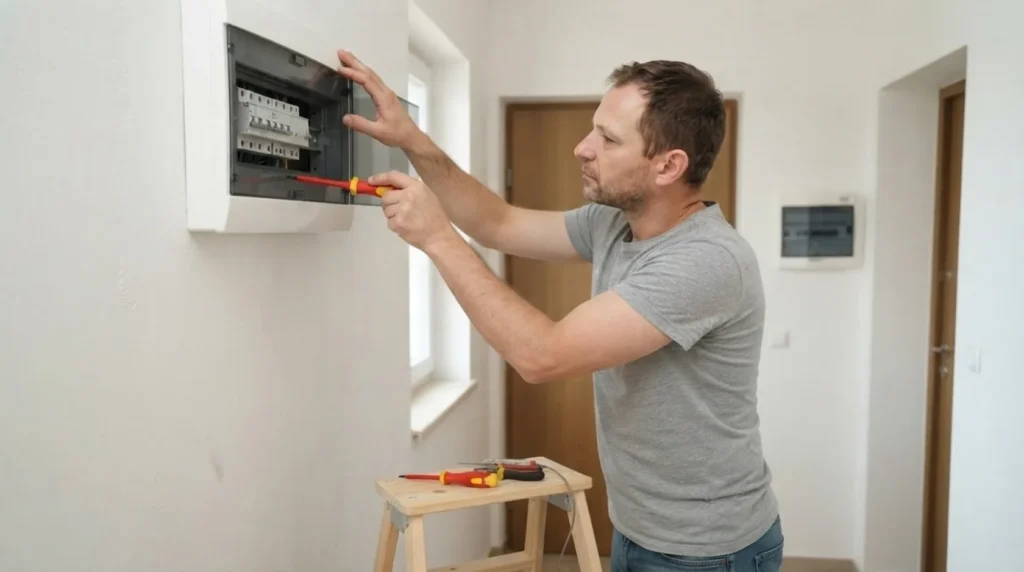

5 Vratite napajanje i testirajte obje grupe odvojeno
Poslije sklapanja provjerite da lijevi i desni taster rade ono što ste planirali i da se grupe ne miješaju. Ako jedan taster pali obje grupe ili nijedan ne radi stabilno, prekidajte rad i ponovo identifikujte zajednički vod i povrate.
Kada pozvati majstora: Ako posao uključuje izmjene na razvodnoj tabli, glavnom plinskom vodu, ili nosivim zidovima/gredama, ili ako niste sigurni u ishod — ovo nije DIY zadatak. Angažujte licenciranog majstora.
Završna provjera
- Oba tastera nezavisno upravljaju svojim rasvjetnim grupama.
- Zajednička faza je na zajedničkoj klemi, a ne na jednom od izlaza.
- U dozni nema prignječenih ni ogoljenih vodiča nakon stezanja mehanizma.
Česti problemi
- Jedan taster pali obje lampe odjednom.
- Najčešće je zajednička faza ili jedan povrat pogrešno postavljen. Vratite se na identifikaciju COM ulaza i dva odvojena izlaza.
- Tasteri rade obrnuto od očekivanog rasporeda.
- To nije opasno ako je sve drugo ispravno, ali znači da su dva povrata zamijenjena mjesta. Isključite napajanje i zamijenite ih ako želite logičniji raspored.
